在建筑物和工業設施中，電纜的敷設非常重要，但是并不是所有的場所都適合敷設電纜。在敷設電纜時，需要注意電纜質量、方向、保護措施、防盜措施等方面的問題，以確保電纜的安全性和正常使用。

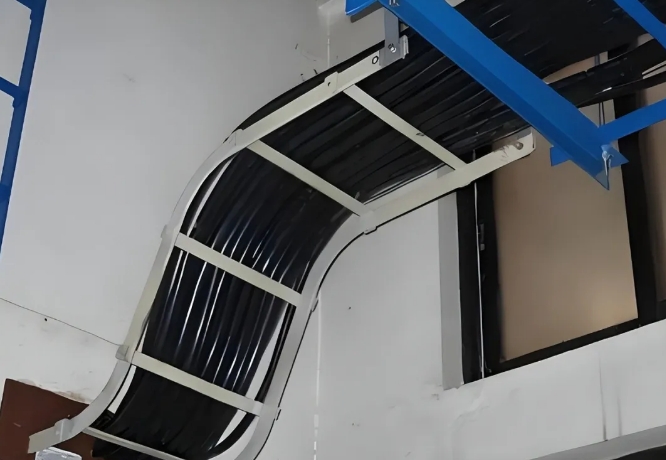

?電纜在橋架內敷設常被忽略的幾個要點：
1、當電纜根數超過12根以上時
有可能會同時過載的多回路或多根多芯電纜無間距成束敷設在同一托盤或梯架內敷設，當電纜根數超過12根以上時，電纜載流量未考慮校正系數，這會導致選擇的電纜截面偏小，保護器有可能無法保護電纜，電纜過負荷引發火災等事故。
【解析】
電纜多層排列，底層電纜會因散熱不良導致降低系數更小，此時若按單層排列的降低系數，會導致選擇的電纜截面偏小。
1）根據托盤或梯架的尺寸大小，確定電纜排列層數，依據《電力工程電纜設計標準》GB50217-2018附錄D.0.6電纜橋架上無間距配置多層并列電纜載流量的校正系數進行選擇(下表)。
?。?）當電纜采用單層排列方式敷設時，可采用《建筑電氣常用數據》19DX101-1中電線電纜載流量降低系數，此時需校驗電纜托盤或梯架的截面面積是否滿足《低壓配電設計規范》GB50054-2011第7.6.14條“電纜在托盤和梯架內敷設時，電纜總截面面積與托盤和梯架橫截面面積之比，電力電纜不應大于40%，控制電纜不應大于50%”之規定。
2、中間加隔板的橋架不能保證消防線纜的安全
普通負荷與消防負荷的電纜不能采用中間加隔板隔開的橋架敷設，否則火災時不能保證消防電纜的安全。
【解析】
雖然，依據《民用建筑電氣設計標準》GB51348-2019第8.5.13條規定：不同電壓、不同用途的電纜不宜敷設在同一橋架內，當受條件限制需安裝在同一層橋架上時，應加隔板隔開。
此規定經時間的檢驗，在火災現場發現普通負荷與消防負荷的電纜同橋架敷設，中間加隔板隔開，普通線路發生火災，消防線纜也同時燒毀。由此看出，中間加隔板不能保證消防線纜的安全。
所以，依據《民用建筑電氣設計標準》GB51348-2019第13.8.5.1條規定：建議相同電壓等級的消防負荷的電纜采用專用的橋架敷設。
3、電纜在屋面不宜使用金屬線槽敷設
空調多聯機機組或冷卻塔放在建筑物的屋面，其配電線路在屋面無遮陽措施的用金屬線槽明敷，在夏季，受太陽直接照射屋面的溫度可能超60°C，由于電纜封閉在線槽內，熱阻升高，線槽內溫度可能同步上升，也有可能上升至60°C甚至更高，而選用的電纜載流量沒有按環境溫度進行溫度校正。造成電纜在實際溫度下的載流量偏小，可能導致電纜過載的發生。
【解析】
我們選擇電纜線徑時，一般會先查找電纜的載流量，多數資料會提供常用電纜的幾種常用溫度下的載流量數據，在空氣中敷設的有25°C、30°C、35°C、40°C等4種，當敷設處的環境溫度不同于這4種數據時，載流量應乘以校正系數K，其計算公式為：
式中：θn——電纜現行允許長期工作溫度，°C;
θa——敷設處的環境溫度，℃；
θc——已知載流量數據的對應溫度，℃。
按電纜實際敷設處的環境溫度進行載流量校正計算，再選擇電纜。
在戶外太陽直接照射的電力電纜，應采取遮陽措施或帶防雨措施的可自由敷設而非封閉敷設的有孔托盤、梯架、支架等方式。
?電纜在電纜溝內敷設常被忽略的要點：
1、電纜支架的間距和垂直凈距需符合要求
電纜溝內操作不便，如支架間距過小，會造成日后電纜維護不便。
?。?）電纜溝的通道寬度和支架層間垂直的最小凈距，依據《低壓配電設計規范》
GB50054-2011第7.6.23條，應符合下表的規定。
（2）電纜支架間或固定點間的最大間距，依據《低壓配電設計規范》GB50054-2011第7.6.27條，應符合下表的規定。
2、室內電纜溝應有防水措施
變電所設置在地下室最底層時，因建筑防水或結構混凝土密閉性不良時，底板返水情況時有發生，此時電纜溝若不采取防水措施，敷設其內的電纜絕緣性能將會降低，有引發事故的可能。
【解析】
?。?）變電所不宜設置在地下室最底層。當中央制冷機房設置在最底層時，其專用變電所可設置在制冷機房的上一層或上部空間，以防止積水侵擾。
?。?）當無法避免積水時，依據《低壓配電設計規范》GB50054-2011第7.6.24條規定：電纜溝應采取防水措施，其底部排水溝的坡度不應小于0.5%,并應設置水坑，積水可經集水坑用泵排出。
當有條件時，積水可直接排入下水道。并且應滿足《民用建筑電氣設計標準》GB51348-2019第8.7.3.7條，“電纜溝和電纜隧道應采取防水措施，其底部應做不小于0.5%的坡度坡向集水坑(井)；積水可經逆止閥直接接人排水管道或經集水坑(井)用泵排出”的要求。
